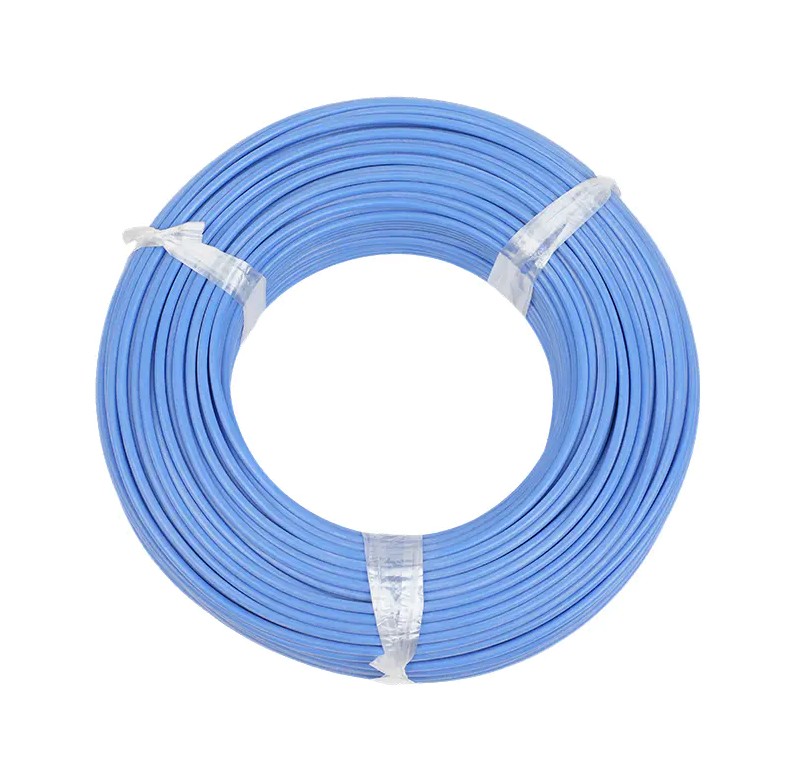

ما هو سلك السيليكون؟ دليل الكابلات المرنة ذات درجة الحرارة العالية

في التطبيقات ذات درجات الحرارة العالية التي تتطلب كليهما مرونة ميكانيكية شديدة والأداء الكهربائي المستقر، سلك السيليكون (السلك المعزول بمطاط السيليكون) أصبح المادة المفضلة للمحركات الصناعية ومركبات الطاقة الجديدة والأجهزة المنزلية، وذلك بفضل بنيته الجزيئية الفريدة من السيلوكسان. يمتد نطاق درجة حرارة التشغيل -60 درجة مئوية إلى 200 درجة مئوية ، وفي ظل ظروف الانحناء والالتواء والتدوير الحراري المتكررة، لا تصبح الطبقة العازلة هشة أو متشققة مثل PVC أو XLPE، ولكنها تحافظ بدلاً من ذلك على ليونة تشبه المطاط طوال فترة خدمتها.

فروق الأداء بين سلك السيليكون والمواد العازلة التقليدية

الميزة الأساسية لعزل مطاط السيليكون تنبع من بنيته الذرية - "العمود الفقري للسيلوكسان" الذي يتكون من ذرات السيليكون والأكسجين بالتناوب. يضفي هذا الهيكل مقاومة استثنائية للأشعة فوق البنفسجية والأوزون والعوامل الجوية. توضح بيانات المقارنة التالية بوضوح تفوق أسلاك السيليكون عبر الأجيال على PVC وXLPE:

يحدد التصميم المشترك للموصل والعزل حدود المرونة

لا يتم تحديد مرونة سلك السيليكون من خلال الطبقة العازلة المطاطية وحدها؛ تلعب هندسة الموصل دورًا حاسمًا بنفس القدر. من خلال استخدام تقنيات تجديل متعددة الجدائل فائقة الدقة، يمكن أن تصل مقاومة الالتواء للسلك إلى عدة أضعاف مقاومة الموصلات أحادية الجديلة.

موصلات نحاسية مطلية بالقصدير وخالية من الأكسجين

يتضمن تصنيع مطاط السيليكون عملية الفلكنة، حيث يمكن أن يتفاعل الكبريت الموجود في المطاط مع قلب النحاس ويسبب التآكل. ولذلك، يستخدم سلك السيليكون عادة نحاس خالٍ من الأكسجين بنسبة 99.99% مع طلاء قصدير عالي الكثافة لمنع التآكل الفلكنة مع الحفاظ على قابلية لحام ممتازة لعقود من الزمن. هذا التصميم هو الأساس للتشغيل الموثوق به على المدى الطويل لسلك السيليكون في الخيوط الداخلية للمحركات الصناعية.

عزل سيليكون عالي الجهد بجدار سميك

بالنسبة للتطبيقات المتخصصة مثل أجهزة الأشعة السينية الطبية ومحولات الجهد العالي، يمكن أن يتحمل عزل بثق السيليكون ذو الجدار السميك اختبارات الأعطال حتى 100 كيلو فولت . تقوم مختبرات الاختبار المتقدمة بإخضاع هذه الأسلاك لتجارب انهيار 100 كيلو فولت لضمان عدم حدوث أي فشل في العزل تحت الضغط الكهربائي الشديد.

تحليل تطبيق سلك السيليكون في أربع صناعات أساسية

سلك السيليكون ليس كبلًا للأغراض العامة ولكنه حل متخصص لسيناريوهات درجات الحرارة العالية وترددات الحركة العالية. القطاعات الأربعة التالية لديها أعلى اعتماد على خصائصها التقنية.

المحركات والمحولات الصناعية

يجب أن تتحمل الخيوط الداخلية في المحركات الصناعية التدوير الحراري المستمر والاهتزاز الميكانيكي. يمكن أن تحافظ سلاسل السيليكون ذات درجة الحرارة العالية على سلامة العزل 200 درجة مئوية ، في حين أن نصف قطر الانحناء الصغير جدًا 4-6 أضعاف القطر الخارجي يسمح بالتوجيه المرن داخل فجوات لف المحرك المضغوط - وهو أمر لا تستطيع كابلات PVC تحقيقه.

حزم بطاريات مركبات الطاقة الجديدة وأجهزة التحكم في المحركات

مساحة الأسلاك الداخلية في حزم بطاريات السيارات الكهربائية وأجهزة التحكم في المحركات محدودة للغاية ويجب أن تتحمل ارتفاع درجات الحرارة أثناء الشحن السريع. يجمع سلك السيليكون عالي الجهد المرونة المطلوبة لتوجيه المساحة الضيقة مع مقاومة الحرارة اللازمة للإدارة الحرارية أثناء الشحن السريع مما يجعلها الخيار السائد لأحزمة الجهد العالي للمركبات الكهربائية.

الأجهزة المنزلية وعناصر التدفئة

في آلات صنع القهوة والأفران والسخانات الصناعية، غالبا ما يتم توجيه الأسلاك على مقربة من ملفات التدفئة. أسلاك السيليكون 200 درجة مئوية temperature resistance وخصائص الإطفاء الذاتي المقاومة للهب تسمح له بتجنب تفحيم العزل تحت الإشعاع الحراري طويل الأمد، مما يؤدي إلى إطالة عمر خدمة الجهاز بشكل كبير.

معدات الإضاءة عالية الطاقة

تولد المصابيح الكاشفة HID وLED عالية الطاقة حرارة محيطة كبيرة أثناء التشغيل. تعمل مقاومة الأشعة فوق البنفسجية والأوزون لسلك السيليكون على منع الشيخوخة والتشقق في البيئة الداخلية ذات درجة الحرارة العالية لوحدات الإنارة الخارجية، مما يضمن التشغيل المستقر على المدى الطويل لأنظمة الإضاءة.

خصائص السلامة وحدود التشغيل لسلك السيليكون

يعد الفهم الصحيح لحدود مثبطات اللهب ومقاومة الرطوبة ومقاومة الزيت لسلك السيليكون أمرًا أساسيًا لتجنب أخطاء الاختيار.

• تثبيط اللهب: مطاط السيليكون هو أ مادة مثبطة للهب وإطفاء ذاتي . عند تعرضه للنار، فإنه يترك وراءه رماد السيليكا غير الموصل (SiO₂) الذي يمكنه الحفاظ على عزل محدود لفترة قصيرة. ومع ذلك، لصحيح 1000 درجة مئوية السلامة المقاومة للحريق، ينبغي اختيار سلسلة عزل مركب الميكا.
• مقاومة الرطوبة: يتمتع مطاط السيليكون بامتصاص منخفض للغاية للرطوبة (عادةً ما يكون أقل من ذلك). 1% )، مما يجعلها مناسبة للبيئات عالية الرطوبة. ومع ذلك، في حالة التعرض المباشر للبخار على المدى الطويل، يجب استخدام الإصدارات المتخصصة المبثوقة.
• مقاومة الزيت: يتمتع مطاط السيليكون بمقاومة متوسطة للزيت وقد ينتفخ إذا تم غمره باستمرار في أنواع معينة من الوقود أو الزيوت. للبيئات ذات التعرض المستمر للهيدروكربونات يوصى باستخدام الأسلاك المعزولة بالفلوروبلاستيك ذات الخمول الكيميائي.

دليل الاختيار: كيفية مطابقة مواصفات سلك السيليكون لظروف التشغيل

يتطلب اختيار سلك السيليكون تقييمًا شاملاً عبر أربعة عوامل: درجة الحرارة، وتكرار الانحناء، والإجهاد الكهربائي، والتعرض الكيميائي:

1. بالنسبة للأسلاك الثابتة ذات نصف قطر الانحناء المحدود، يمكن أن يكون الحد الأدنى لنصف قطر الانحناء 4 أضعاف القطر الخارجي ;
2. بالنسبة للتطبيقات الديناميكية (مثل سلاسل سحب المعدات المتحركة)، يجب زيادة الحد الأدنى لنصف قطر الانحناء إلى 6-8 أضعاف القطر الخارجي ;
3. بالنسبة لسيناريوهات الجهد العالي (الأشعة السينية الطبية والمحولات)، حدد الأنواع المبثوقة ذات الجدار السميك مع معدلات جهد تصل إلى 100 كيلو فولت ;
4. في البيئات التي تحتوي على الكبريت أو عمليات اللحام طويلة الأمد، موصلات نحاسية خالية من الأكسجين مطلية بالقصدير يجب أن تستخدم لقمع التآكل الفلكنة.

علاوة على ذلك، فإن دقة سمك طبقة عزل السيليكون تؤثر بشكل مباشر على معدلات الجهد. يمكن لخطوط الإنتاج المجهزة بأنظمة التحكم في القطر الموجهة بالليزر أن تحافظ على انحرافات سمك العزل عند مستوى الميكرون، وهو أساس التصنيع لضمان عدم حدوث أي فشل لسلك السيليكون في اختبار الجهد العالي.

نظام الموثوقية وإصدار الشهادات على المدى الطويل سلك السيليكون

يتطلب تصنيع كابلات مطاط السيليكون الناضج تحكمًا دقيقًا في التفاعلات الكيميائية الفلكنة. خطوط الإنتاج معتمدة تحت ISO9001 وIATF16949 تضمن أنظمة إدارة الجودة، جنبًا إلى جنب مع وحدات التحكم في القطر الموجهة بالليزر، سمك عزل دقيق ومتسق. تحمل المنتجات أول، سي، ومجلس التعاون الجمركي شهادات السلامة للتصدير إلى السوق العالمية.

في ظل ظروف المستودعات القياسية، فإن الطبقة العازلة من مطاط السيليكون لسلك السيليكون لا تتأكسد بسهولة أو تصبح هشة، مع وصول عمر التخزين إلى أكثر من 20 عاما . تعمل هذه الخاصية على تقليل تكاليف الصيانة لمخزون قطع الغيار الصناعية، خاصة بالنسبة للصناعات مثل تصنيع السيارات والنقل بالسكك الحديدية التي تتطلب سلاسل توريد مستقرة طويلة الأجل.
