ما هو كابل التحكم بالروبوت؟

A كابل التحكم بالروبوت هو كبل متخصص متعدد النواة تم تصميمه لحمل الطاقة وإشارات التحكم والبيانات من خلال الانحناء والالتواء والدوران المستمر للذراع الآلي دون تعب الموصل أو فقدان الإشارة. على عكس الأسلاك الصناعية القياسية، فإنها تستخدم جدائل قصيرة وطبقات داخلية مشحمة وعزل مرن من البلاستيك الفلوري للبقاء على قيد الحياة ملايين من الالتواء المتزامن والدورات المرنة داخل خطوط الإنتاج الآلية.

لماذا تفشل الكابلات الصناعية القياسية داخل أذرع الروبوت

نادراً ما تتحرك الذراع الآلية في اتجاه واحد. يقوم كل مفصل بالانحناء والدوران والتسارع المفاجئ في نفس الوقت، ويجب أن يمتص الكابل الذي يمتد على طول هذا الذراع القوى الثلاث في وقت واحد. وهذا يختلف تمامًا عن تطبيق سلسلة السحب، حيث تكون الحركة في الغالب خطية ومتكررة.

عندما يتم تركيب كابل تحكم عام على محور الروبوت، يتم سحق الخيوط النحاسية تدريجيًا عند نقاط الالتواء، وتتصلب السترة، وتفتح تغطية التدريع الفجوات. والنتيجة هي ارتعاش الإشارة المتقطع، وأخطاء التشفير، وفي النهاية موصل مكسور يوقف خط الإنتاج. يحل كابل التحكم الآلي الحقيقي هذه المشكلة من خلال بنية داخلية مصممة خصيصًا للثني والالتواء معًا، وليس فقط الثني المتكرر.

كابل الروبوت مقابل الكابلات الصناعية القياسية: بيانات الأداء

تصبح الفجوة بين كابل عام وكابل من فئة الروبوتات واضحة بمجرد اختبارها في ظل ظروف الالتواء والانحناء المتطابقة. يلخص الجدول أدناه البيانات المرجعية المختبرية النموذجية.

داخل الهيكل: كيف يتم تحقيق المرونة متعددة المحاور

إن الحصول على كابل يتحمل الدوران والانحناء في نفس المفصل يتطلب إعادة التفكير في كيفية تفاعل الطبقات الداخلية مع بعضها البعض. يُحدث عنصران من عناصر التصميم أكبر فرق في عمر الخدمة الواقعي.

التجديل قصير المدى وطبقات الانزلاق الداخلية

تقطعت السبل بالموصلات بطول أقصر بشكل ملحوظ من الأسلاك القياسية. يعمل هذا الالتواء الأقصر على توزيع الضغط بشكل متساوٍ عبر كل خصلة أثناء الدوران بدلاً من تركيزه عند نقطة واحدة. بين حزمة الموصل والغلاف الخارجي، توجد طبقة فاصلة مشحمة، غالبًا شريط PTFE أو غلاف من ألياف الأراميد، تسمح للمكونات الداخلية بالتحرك قليلاً ضد بعضها البعض. يمنع هذا الإجراء الانزلاقي تراكم حرارة الاحتكاك ويمنع قرص الخيوط أثناء الالتواء.

حماية EMI دقيقة لنقل الإشارة النظيفة

تعمل أذرع الروبوت بالقرب من المحركات المؤازرة، ومحركات الأقراص، ومحولات اللحام، وكلها تولد تداخلًا كهرومغناطيسيًا قويًا. تحافظ جديلة النحاس المعلبة المطبقة بزاوية محسوبة بعناية على فعالية التدريع حتى عندما يكون الكابل ملتويًا بالكامل، وهو الأمر الأكثر أهمية بالنسبة لخطوط التغذية المرتدة RS485 وEtherCAT وتشفير حيث يمكن أن يؤدي عدد قليل من الميلي فولت من الضوضاء إلى تشغيل رمز خطأ.

خيارات الموصلات الأساسية والعزل

يتم إنشاء مجموعات كابلات التحكم في الروبوت حول مجموعة مختارة من المواد العازلة ذات درجة الحرارة العالية ومنخفضة الاحتكاك للموصلات الداخلية. هذه هي أنواع الأسلاك الأساسية المحددة بشكل شائع داخل إنشاءات كابلات التحكم في الروبوت لدينا.

كابل التحكم بالروبوت

كابل التحكم بالروبوت

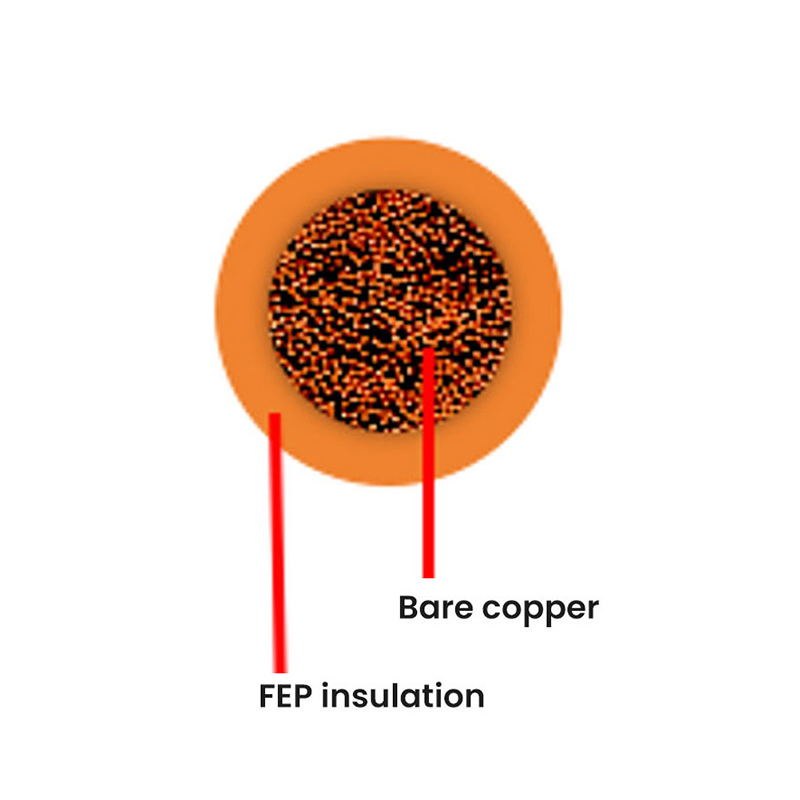

AF200 FEP سلك تفلون

سلك تفلون FEP

AF250 PFA سلك تفلون

سلك تفلون PFA

AFR250 PTFE سلك تفلون

سلك تفلون PTFE

AFT250 PTFE سلك تفلون

سلك تفلون PTFE

حيث يتم استخدام كابلات التحكم في الروبوت

يتم تحديد هذه الكابلات أينما يحتاج محور الآلة إلى الجمع بين الحركة والطاقة والبيانات بشكل موثوق على مدار سنوات من التشغيل المستمر.

• روبوتات لحام السيارات: مقاومة لتناثر اللحام والحرارة المحيطة العالية أثناء أداء ملايين الحركات المعقدة ثلاثية الأبعاد.
• تجميع الإلكترونيات المختارة والمكانية: تم تصميمه من أجل تسريع عالي السرعة وأنصاف أقطار الانحناء الضيق داخل خلايا العمل الروبوتية المدمجة.
• روبوتات غرف الأبحاث: تبقى الإنشاءات المغطاة بطبقة من التيفلون خالية من الجسيمات ولا تطلق الغازات، وهو ما يناسب الروبوتات التي تتعامل مع رقائق أشباه الموصلات.
• الطائرات بدون طيار تحت سطح البحر والتفتيش: تم تصميمه بمقاومة الضغط ومرونة عالية لمعدات الاستكشاف تحت الماء.

معايير التصنيع وراء كابل روبوت موثوق

الاتساق مهم بقدر أهمية أرقام الأداء الأولية. يتم تصنيع الكابلات التي يتم إنتاجها بموجب أنظمة الجودة ISO9001 وIATF16949 لتلبية ضوابط العملية الصارمة المتوقعة عبر سلسلة توريد السيارات والروبوتات. يجب أن تجتاز كل دفعة إنتاج اختبارات الالتواء والانحناء المخصصة في بيئة معملية قبل الشحن، وأن تحمل قوائم السلامة المعترف بها مثل UL وCE وCCC وRoHS بحيث يمكن نشر الكابل عبر أسواق إقليمية مختلفة دون إعادة الاعتماد.

الأسئلة المتداولة

لماذا يعتبر الاتجاه مهمًا في كابل التحكم الآلي؟

يجب أن يكون اتجاه خيوط الموصل والجديلة الخارجية متوازنين مع بعضهما البعض. إذا لم تتم مزامنتها، فإن الكابل يطور عزم دوران داخلي، مما يؤدي إلى تأثير المفتاح حيث يتشوه البناء بشكل دائم وينقسم العزل في النهاية.

هل تستطيع كابلات التحكم الروبوتية التعامل مع المبردات الصناعية والزيوت الهيدروليكية؟

نعم، عندما تكون السترة مصنوعة من مادة FEP أو مزيج من السيليكون والبولي يوريثين. هذه المواد خاملة كيميائيًا ضد زيوت القطع والمبردات ومواد التشحيم الموجودة بشكل شائع حول خلايا التصنيع واللحام شديدة التحمل.

ما هو الفرق بين نصف قطر الانحناء الثابت والديناميكي؟

ينطبق نصف قطر الانحناء الثابت، عادة حوالي أربعة أضعاف القطر الخارجي للكابل، على التثبيت الثابت الذي لن يتحرك مرة أخرى. نصف قطر الانحناء الديناميكي، عادة ما يكون سبعة ونصف إلى عشرة أضعاف القطر الخارجي، هو الرقم المهم بالنسبة للروبوتات، لأنه يحدد أصغر نصف قطر يمكن للكابل التعامل معه أثناء الحركة المستمرة دون تدهور الخيوط النحاسية بمرور الوقت.
